Deutsche Küste > Ostsee > Lübecker Bucht > Travemünde





Das Leuchtenfeld mit Leuchtturm und den Signaltürmen, im Vordergrund die Nordermole (Lithographie um 1865)

Signalstange, Signal- und Wink-Bake Travemünde

Geogr. Lage: 53°57,7´N, 10°53,3´O     Standort: Nordbollwerk     Errichtet: 1814    Niedergelegt: 1928



Die Winkbake
   Mit der beweglichen Signalstange der Winkbake am Nordbollwerk deutet man einlaufenden Schiffen den zu steuernden Kurs an, wenn Lotsen wegen starken, auflandigen Sturmes nicht hinauskommen können. In solchen Fällen dürfen Schiffe ohne Lotsen einlaufen, sobald der gewöhnlich am Fuße der Bake befindliche rote Ball im Topp der Signalstange gehißt ist.
   Das einlaufende Schiff muß Kurs halten, wenn die Signalstange senkrecht gestellt, und nach der Seite hin steuern, nach der die Stange geneigt wird. Pünktliches Befolgen der Kurssignale ist durchaus geboten. Ist jedoch die Signalstange mit dem Ball unter ihre waagerechte Lage geneigt, so darf kein Schiff auf den Hafen zusteuern, sonders muß auf der Reede in 10 bis 12 m Tiefe ankern oder in See bleiben, es sei denn, daß augenscheinliche Gefahr für das Schiff vorhanden wäre und der vom Schiffer zu berufende Schiffsrat sich dafür entscheidet, ohne Lotsen einzulaufen. ...


1814
Signalstange errichtet

Signalstange errichtet
["Lübeckisches Adreß-Buch
nebst Lokal-Notizen, 1844]


   ... Die seit dem Jahre 1814 errichtete Signalstange am Bollwerk dient dazu, durch ihre Bewegungen und Senkungen den ankommenden Schiffern Merkmale zu geben, nach welcher Richtung sie steuern müssen, in dem Falle, daß es bei allzuheftigem Sturme den Lootsen unmöglich ist, mit ihren Boeten auszulaufen.
Um den Schiffern und Lootsen, welche sich auf der Rhede befinden, jede Veränderung des Wasserstandes auf der Plate anzuzeigen, sind bestimmte Signale angeordnet, welche von der Baake in Travemünde gegeben werden.
Die Zeichen werden zusammengesetzt aus Kugeln, Wimpeln und Flaggen.

Die Wassertiefe von 8 Fuß und darunter bleibt ohne Signal;
mit 8¼ Fuß fangen die Signale an;
jeder ¼ Fuß wird durch eine Kugel bezeichnet.
9 Fuß wird durch einen blauen Wimpel,
10 Fuß durch eine blaue Flagge,
11 Fuß durch eine blaue Flagge und einen Wimpel,
12 Fuß durch zwei blaue Flaggen,
13 Fuß durch zwei blaue Flaggen und einen Wimpel angedeutet.

Ein anderes Signal wird von der Baake gegeben, um anzuzeigen, ob der Strom ein- oder ausgeht.
Eine Kugel auf der Nordseite der Baake zeigt an, daß der Strom eingeht,
eine Kugel auf der Südseite, daß der Strom ausgeht.

1827

See- und Hafenzeichen
["Kleine Hefte zur Stadtgeschichte", Heft 19:
T. Albrecht, Travemünde-Chronik]


   1827 gab es folgende See- und Hafenzeichen:

Auf dem Norderbollwerk stand eine 12 m hohe hölzerne Winkstange und
auf dem Süderbollwerk eine 25 Fuß (7,5 m) hohe Stange mit einer weißen Tonne an der Spitze.
Der Leuchtturm gehörte ebenfalls zu den Erkennungszeichen für die Hafeneinfahrt.

1829
Signalbake errichtet

See- und Hafenzeichen
["Kleine Hefte zur Stadtgeschichte", Heft 19:
T. Albrecht, Travemünde-Chronik]


17.12.1829   Als Ersatz für den Lotsenberg schlug die Baudeputation eine hölzerne Signalbake auf der Dossierung am Traveufer vor. An dieser 1830 erbauten, auch von dem Haus des Lotsenkommandeurs gut sichtbaren Bake, die mehrere Plattformen hatte, zeigten die Lotsen die Wassertiefe auf der Plate an.
1844

See- und Hafenzeichen
["Kleine Hefte zur Stadtgeschichte", Heft 19:
T. Albrecht, Travemünde-Chronik]


   Die Bake am Leuchtenfeld war 1844 teilweise baufällig, so dass der obere Teil dringend erneuert werden musste.
1855
Signalbake niedergelegt

Signalbake Travemünde abgebrochen

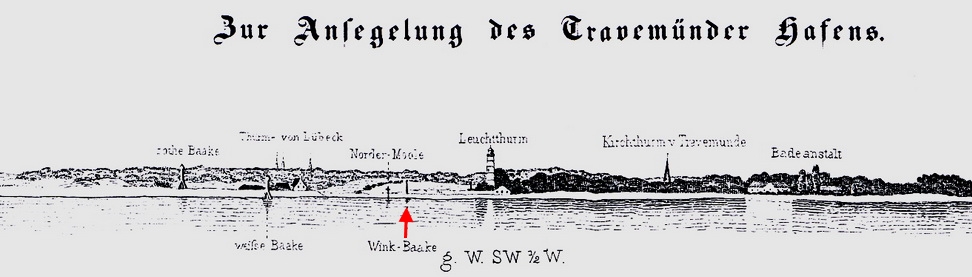

[N.f.S. No. 159 (Bekannt gemacht Bremen, den 31. Oktober 1855)]







... 2. Die in Travemünde befindliche Baake wird abgebrochen, und die bisher von derselben gegebenen Signale werden vom 1. November an vom Leuchtthurm selbst ertheilt.
1878

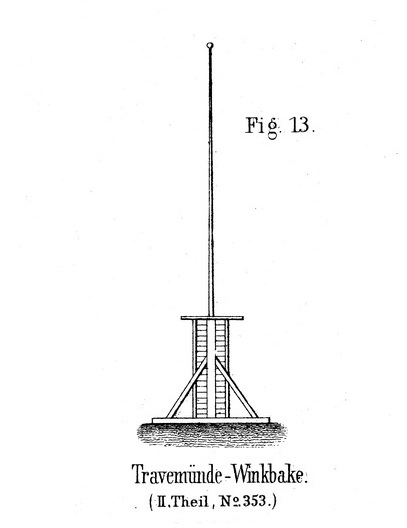

Norderbollwerk, am Strande

Zweck: Dient zur Angabe des Kurses beim Einsegeln ohne Lootsen

Beschreibung: Hölzerner Unterbau; bis zur Plattform 4,25 m hoch,
darüber beweglicheStange, 7,82 m lang, mit Kugel

Erkennungsmerkmale: Weiss, Kugel roth und weiss
Höhe der Spitze des Zeichens über Mittelwasser: 14,40 m
Höhe der Spitze des Zeichens über Erdboden: 12,7 m
Sichtweite des Zeichens: 9 Sm

1900

Stromrichtungs-Signale
[N.f.S. Nr. 1999 v. 8.9.1900]

   Nach einer Mittheilung der Baudeputation in Lübeck vom 28. August d. J. werden fortan durch das Aufheißen eines schwarzen Balles von 0,75 m Durchmesser seitwärts an der Winkbake am Nordbollwerk zu Travemünde die jeweilig vorhandenen Stromrichtungen in diesem Hafen bezeichnet.







Ein Ball an der Nordseite der Bake zeigt einlaufenden Strom"

Ein Ball an der Südseite der Bake zeigt auslaufenden Strom" an.



Ungef. geogr. Lage der Winkbake:
53°57´46´´N-Br., 10°53´13´´ O-Lg.
1911

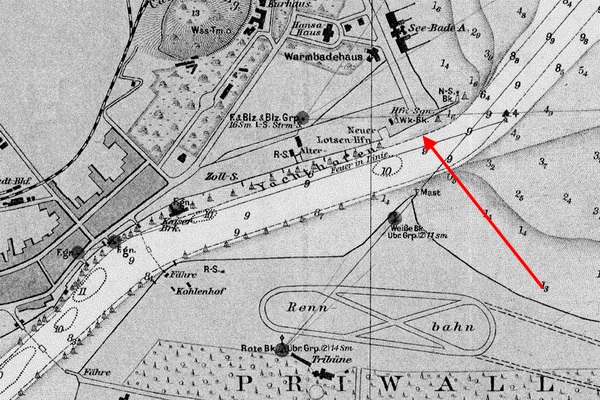

[Ostsee-Handbuch Nr. 2003 v. 1911, S. 211]

1928
Winkbake entgültig niedergelegt

Betrieb der Winkbake eingestellt
[N.f.S. Nr. 4185 v. 17.11.1928]

1. Winkbake
Geogr. Lage: Ungf. 53°57,7´N, 10°53,3´O

   Der Betrieb der in Travemünde neben der Nordermole stehenden Winkbake ist endgültig eingestellt. Die Bake bleibt jedoch für andere Signalzwecke bestehen und ist mit zwei Signalrahen versehen worden. Gezeigt werden der Hafenverkehrs- sowie die von der Seewasserstraßenordnung vorgeschriebenen Warnungssignale.
   Falls auflandiger Sturm oder Eisgang das Auslaufen der Lotsenmotorfahrzeuge verhindert, was höchst selten vorkommt, so wird dieses bei Tage durch das an der Signalrahe gehißte internationale Flaggensignal TJP angezeigt; bei Nacht durch je ein an beiden Enden der untersten Rahe gezeigtes rotes Licht in gleicher Höhe. In diesem Falle ist es den Schiffsführern gestattet, ohne Lotsen einzulaufen.





Verkehrszentrale (VKZ) Travemünde

Geogr. Lage: 53°57,7´38,5″N, 10°52´59,6″E    Standort: Am Leuchtenfeld 12    Errichtet: 1992



(wikipedia)
Die Verkehrszentrale Travemünde ist eine von neun Verkehrszentralen der Wasserstraßen- und Schifffahrtsverwaltung des Bundes (WSV), die im deutschen Hoheitsgebiet für den Schiffsverkehrsdienst VTS (englisch Vessel Traffic Service) eingerichtet wurden. Die Zentrale in Travemünde überwacht, informiert und regelt den Schiffsverkehr im westlichen Teil der Ostsee zwischen der dänischen Grenze in Schleswig-Holstein und Mecklenburg ...(Seengebiet zwischen Flensburger Förde bis zum Leuchtturm Buk)


1946

Signalstelle eingegangen
[W-A. Lübeck, 5.VII. 1946 [8511];
NfS. 895 v. 13.7.1946]

Geogr. Lage: 53°58⃨N 10°53′O
Angaben: Der 7 m hohe Mast mit Rahe auf der Kuppel des Leuchtturms Travemünde ist entfernt.
Warnsignale gem. SWO. §21 werden an der Signalstelle in der Nähe der Nordermole gezeigt.
1952
Warnsignalstelle errichtet

Warnsignalstelle wird errichtet
[NfS. Nr. 910 v. 8.3.1952]

Zeit der Ausführung: Demnächst; ohne weitere Nachricht

Geogr. Lage: Ungf. 53°57,7´N, 10°53,1´O, am Ort der Bake zwischen der Nordermole und dem neuen Lotsenhafen.
Karteneintragung: Das Zeichen für einen Signalmast und der Vermerk Warn-S.
Beschreibung: 14 m hoher, weißer Mast mit Stange und Rahe.
Angaben: Es werden künftig Warnsignale gemäß SWO §§ 17 und 21 gezeigt.

1992
Verkehrszentrale (VKZ) errichtet


   Im Jahre 1992 erfolgte die Inbetriebnahme der Verkehrszentrale, südlich davon der Signalmast

2010

Neues Technik-Gebäude der Verkehrszentrale wird errichtet

   ⇒   Baubeginn : 29. April 2010

   Damit mußte der Warnsignalmast vorübergehend beseitigt werden. Als Interimslösung werden die Signale an der VKZ gezeigt.

2011

   ⇒   Richtfest war am 26. November 2011

2012

Neues Technik-Gebäude vor der Inbetriebnahme

2013










   ⇒   Neubau VKZ

Die feierliche Einweihung fand am Montag, den 15.04.2013 statt.

   ⇒   Einweihung des Neubaues
2021

Verkehrszentrale Großer Belt nimmt Betrieb auf

VTS ⇒ Vessel Traffic Service
