Nordsee > Elbe > Cuxhaven

Orientierungsbaken auf dem Kugelbaken-Leitdamm

Geogr. Lage: von 53°53,5´N 08°41,2´O — 53°57,0´N 08°34,1´O    Standort: Cuxhavener Watt    Baubeginn: 1939

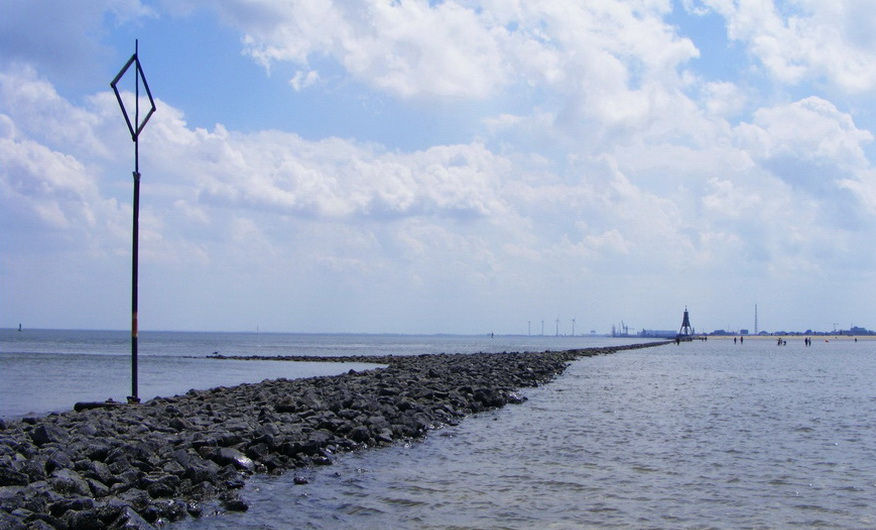

   Der 10,4 km lange Leitdamm hat seine Ausdehnung von der Kugelbake Cuxhaven bis zum Mittelgrund in der Außenelbe, entlang der Fahrrinnenkurve.
Mit den Bauarbeiten wurde im Jahre 1939 begonnen.
Geplant war, den Leitdamm bis zur Insel Schaarhörn zu erweitern, was durch den Ausbruch des Krieges aber nicht mehr zur Ausführung kam.

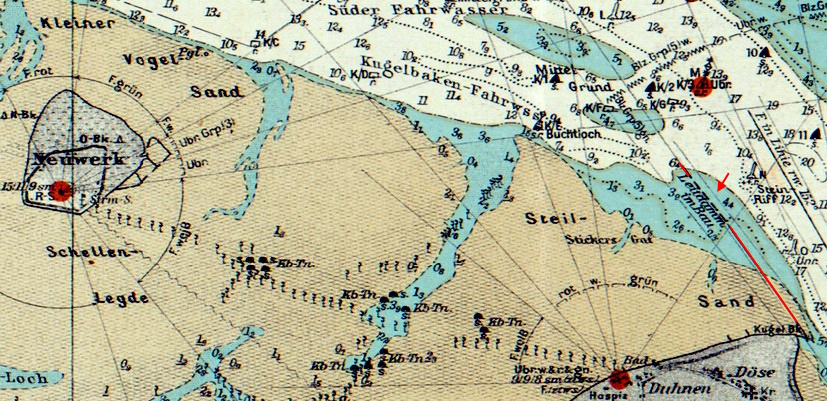

Ab 1949 erfolgte der weitere Ausbau:

(Nordsee-Handbuch 1949, Östlicher Teil)
   Leitdamm zur Stromregulierung wird von der Kugelbake aus in nordwestlicher Richtung gebaut.
Zur Erleichterung der Bauarbeiten ist südlich der Kugelbake ein kleiner Bauhafen angelegt worden.
Die Bauarbeiten erfordern Rücksichtnahme der vorbeifahrenden Schiffe, welche die gemäß SWO gezeigten Signale sorgfältig beachten müssen.
Das Nordende des Leitdammes wird durch eine kleine weiße Bakentonne mit Nordtoppzeichen und der Aufschrift "Leitdamm N" bezeichnet.

1968 die Lückenschließung und 1974 die Fertigstellung, aber bereits 1975 wurden die Bauarbeiten am Leitdamm vom Koordinaten-Punkt 53°56,8´N 8°35,5´O bis 53°57,1´N 8°34,2´O fortgesetzt.

   Die Aufgabe des Strombauwerkes besteht in der Stabilisierung der Fahrrinne im Hauptstrom einerseits und des Watts andererseits.

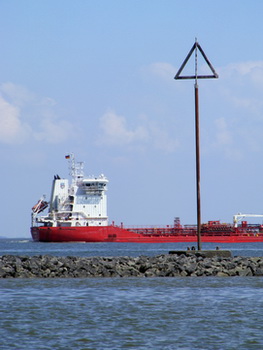

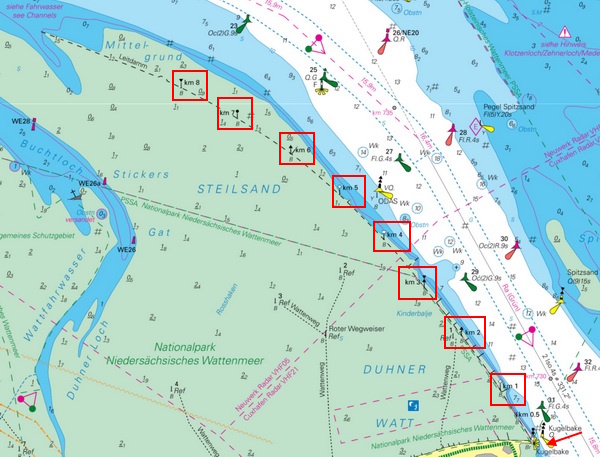

Entlang des Leitdammes sind nach je 1 km Orientierungs-Baken errichtet.
Sie bestehen aus quadratischen Betonblöcken mit Gründungsrohr, an der Spitze ein unterschiedliches Toppzeichen.

   km 1

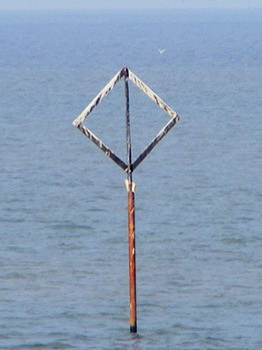

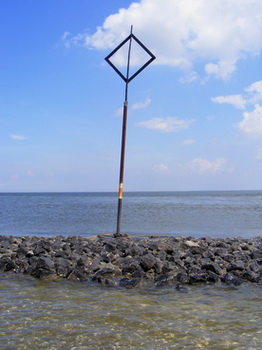

   Bake mit Rautentoppzeichen
   km 2

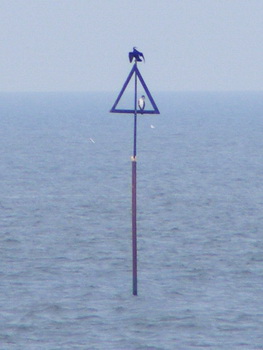

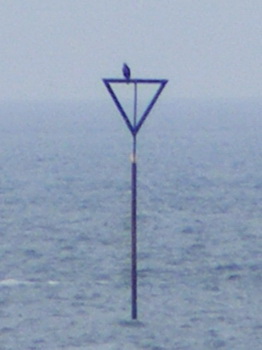

   Bake mit △
   km 3

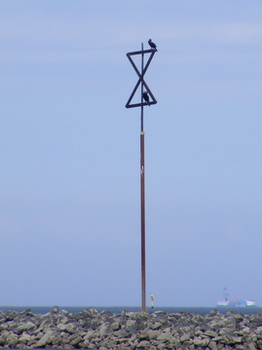

    Bake mit Stundenglastoppzeichen

   km 4

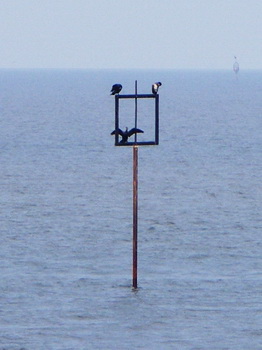

   Bake mit Rechtecktoppzeichen
   km 5

   Bake mit Rautentoppzeichen
   km 6

    Bake mit △

   km 7

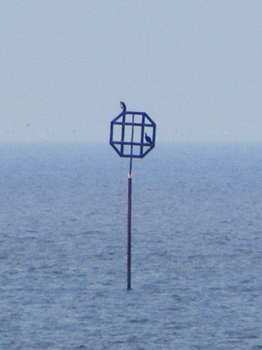

   Bake mit Kreistoppzeichen
   km 8

   Bake mit ▽

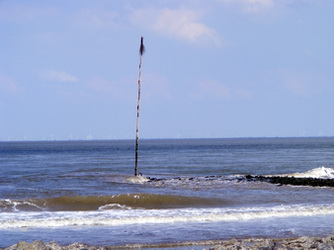

Alle in Richtung des Fahrwassers reichende Querbuhnen sind mit Steuerbord-Pricken markiert.

2020

Kennzeichnung nicht vollständig
[BfS. 8/20, WSA Cuxhaven, 13.01.2020]

Geogr. Lage: Kugelbake, Leitdamm
Gültig von: 13.01.2020
Gültig bis:  13.01.2021
Angaben:
Im Bereich entlang des gesamten Leitdamms ist die Kilometerkennzeichnung nicht vollständig.

Errichtung eines Sperrgebietes
[BfS.133/20, WSA Cuxhaven, 13.11.2020]

Geogr. Lage: Leitdamm vor Cuxhaven
Gültig von: 13.11.2020
Gültig bis:  31.01.2021
Angaben:
Zur Absicherung der Einspülarbeiten zur Sicherung des Leitdammes vor Cuxhaven wird ein Sperrgebiet errichtet:
Dazu wird eine Nordkardinaltonne und zwei Sperrgebietstonnen ausgelegt.

Das Sperrgebiet wird durch folgende Koordinaten begrenzt:
a) 53°57,641′N 008°34,344′E (Bake E)
b) 53°56,880′N 008°35,113′E
c) 53°56,396′N 008°34,298′E
d) 53°56,962′N 008°33,479′E
e) Nordkardinaltonne - Kennung VQ /SFkl.
    53°57,745′N 008°33,544′E
Die Sperrgebietstonnen werden auf folgenden Positionen ausgelegt:
53°57,382′N 008°34,613′E
53°57,500′N 008°33,529′E

Die Sperrgebietstonnen sind entsprechend der SeeSchStrO Anlage I A17 b jeweils mit einem gelben Anstrich und rotem Kreuz, der Aufschrift "Sperrgebier", der Kennung Fl g.4s / Blz. g. 4s - und liegendem Kreuz im Top gekennzeichnet.
Das Gebiet ist mit Ausnahme der Bau- und Zubringerfahrzeuge für die übrige Schifffahrt geperrt.

Kennzeichnung nicht vollständig
[BfS. 143/20, WSA Cuxhaven, 10.12.2020]

Frühere BfS.: 08/20
Geogr. Lage: Kugelbake, Leitdamm
Gültig von: 10.12.2020
Gültig bis:  31.12.2021
Angaben:
Im Bereich entlang des gesamten Leitdamms ist die Kilometerkennzeichnung nicht vollständig.
Hiermit wird die BfS 08/20 aufgehoben.

Aufhebung des Sperrgebietes
[BfS. 144/20, WSA Cuxhaven, 23.12.2020]

Frühere BfS.: 133/20
Frühere NfS.: 48/20
Geogr. Lage: Leitdamm vor Cuxhaven
Gültig von: 23.12.2020
Gültig bis:  20.01.2021
Angaben:
Die Einspülarbeiten zur Sicherung des Leitdammes vor Cuxhaven sind beendet. Das Sperrgebiet wird aufgehoben.
Die Nordkardinaltonne und die zwei Sperrgebietstonnen wurden ersatzlos eingezogen
Hiermit wird die BfS 133/20 aufgehoben.
2021

Kennzeichnung nicht vollständig
[BfS.57/21, WSA Elbe-Nordsee, 12.05.2021]

Frühere BfS.: 143/20
Geogr. Lage: Kugelbake, Leitdamm
Gültig von: 12.05.2021
Gültig bis:  01.05.2022
Angaben:
Im Bereich entlang des gesamten Leitdamms ist die Kilometerkennzeichnung weitgehend nicht vorhanden.
Hiermit wird die BfS 143/20 des WSA Cuxhaven aufgehoben.
2023

Kennzeichnung nicht vorhanden
[BfS.29/23, WSA Elbe-Nordsee, 02.02.2023]

Frühere BfS.: 57/21
Geogr. Lage: Kugelbake, Leitdamm
Gültig von: 02.02.2023
Gültig bis:  02.02.2024
Angaben:
Im Bereich entlang des gesamten Leitdamms ist die Kilometerkennzeichnung nicht vorhanden.
Hiermit wird die BfS 57/21 des WSA Cuxhaven aufgehoben.
